4.13 Création d’une alarme

Prérequis : 1.5 Alarmes | Tutoriel - Outils de Mesure LINA
Accéder à Référentiel > Alerter > Alarmes :

Figure 127 : Accès Alarme

Dans notre projet, nous allons créer deux alarmes, une lorsque l’arrêt d’urgence est actionné, et une lorsque la sélection du niveau n’est pas correctement renseignée dans l’automate.
Dans Arborescence thématique puis Nouveau Alarme :

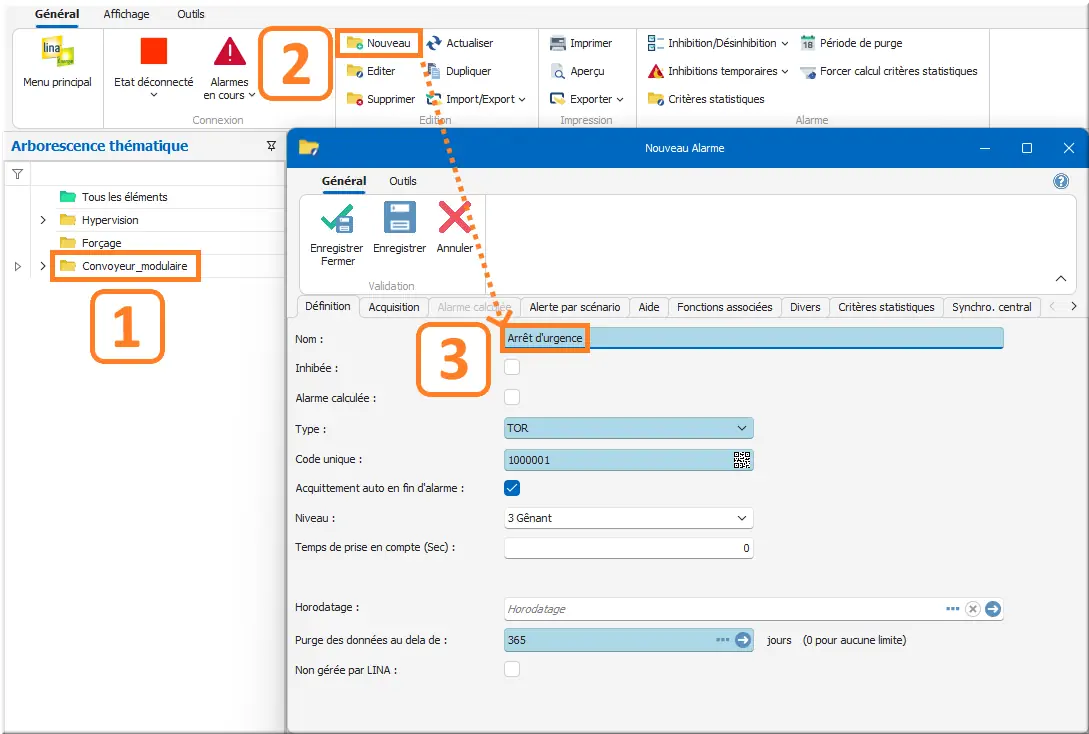

Figure 128 : Création nouvelle alarme

1. Sélectionner le répertoire thématique Convoyeur_Modulaire dans l’arborescence ;
2. Clic Nouveau pour créer une nouvelle alarme ;
3. Nom : Arrêt d'urgence ;
• Laisser le paramétrage par défaut pour le reste des champs.

Dans Nouveau Alarme :

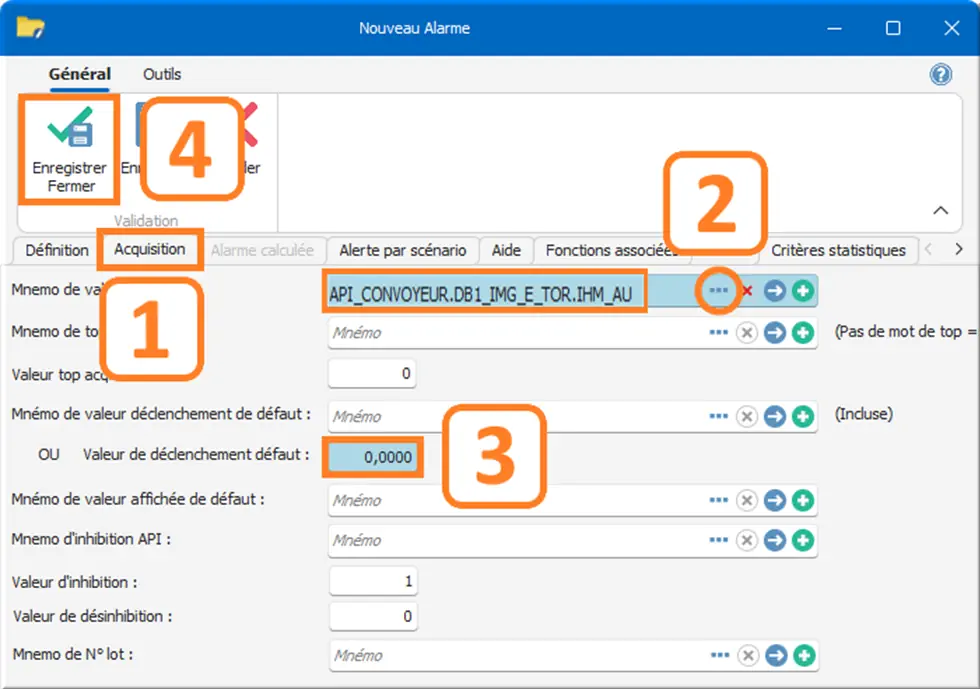

Figure 129 : Affecter Mnémo défaut et inhibition

1. Clic onglet Acquisition ;
2. Mnemo de valeur : API_CONVOYEUR.BB1_EMG_E_TOR.IHM_AU pour y lier le mnémo d’Arrêt d’Urgence ;
3. Valeur de déclenchement défaut : 0,0000 Ainsi que sa valeur d’activation : condition inversée donc 0 ;
4. Clic Enregistrer Fermer ✓💾.

Voir les alarmes en cours ou passées.
Accéder à Tous les menus > Suivi des alarmes :
On retrouve toutes les alarmes avec les dates et heures de début et de fin :

• Enregistrer et fermer ;
• Retour à notre page Hypervision > Convoyeur_modulaire pour l’affichage des alarmes.

Vous pouvez aussi ajouter un objet Liste des alarmes en bas de votre page :

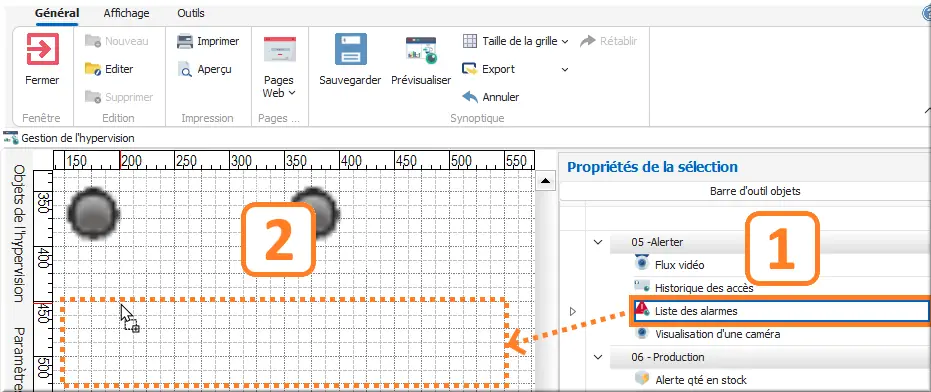

Figure 130 : Ajout d’un objet liste des alarmes

1. Sélectionner Liste des alarmes ;
2. Glisser-déposer la liste des alarmes dans la grille.

• Positionner votre conteneur en X = 0, Y = 700, Largeur = 1500, Hauteur = 300.
• Dans cette configuration, l’ensemble des alarmes du projet apparaîtront dans le conteneur. Pour cibler les alarmes uniquement liées au convoyeur, éditer l’objet dans l’onglet Animation, propriété Filtre arborescence thématique, sélectionner Convoyeur_modulaire.

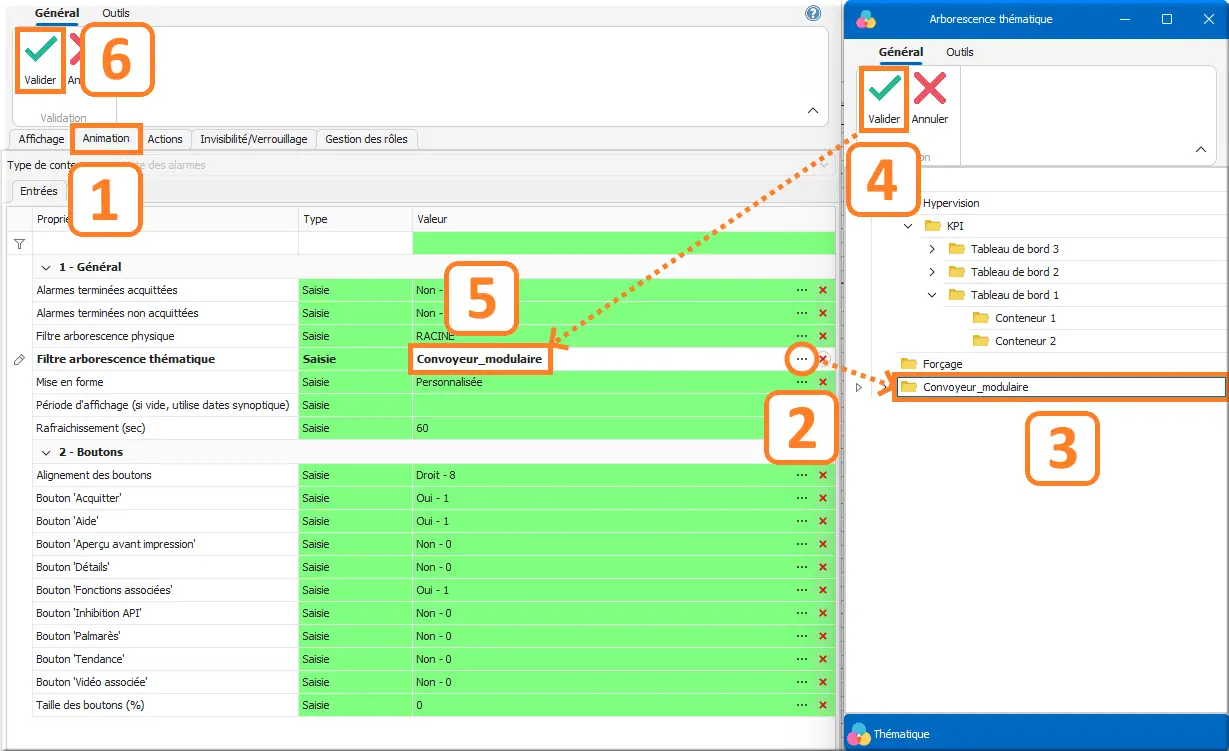

Figure 131 : Filtre arborescence thématique

• Résultat :

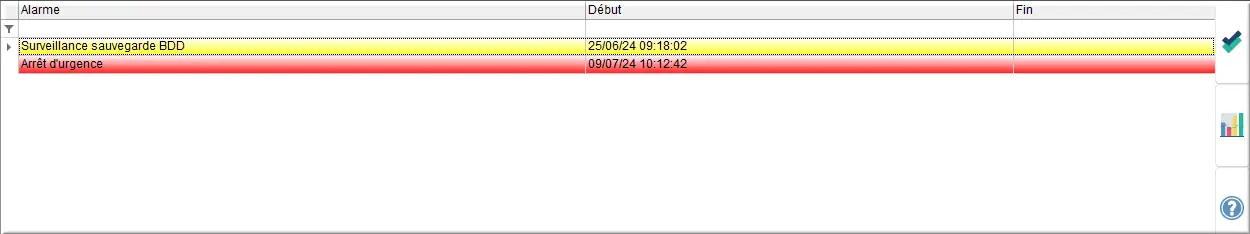

Figure 132 : Résultat Hypervision avec alarme
